產品介紹

1.

2.

1

數字移動通信干擾器即數字型屏蔽器是集信號屏蔽和監控管理于一體的產品，通過屏蔽手機下行信號，實現在覆蓋區屏蔽違規使用手機的作用，可支持對不同制式的手機進行屏蔽，不會對基站上行產生干擾。在屏蔽區域，能有效阻斷各個運營商手機通訊業務，包括語音，數據，短信等業務。其各個運營商有中國移動、中國電信、中國聯通。網絡制式包含有2G、3G、4G、5G。系統用于監獄、看守所、會議室、考場以及需要安全和保密的特殊場所。

數字型屏蔽器由數字信號處理、射頻放大模塊組成，系統鏈路工作原理是接收端通過天線接收移動信號，經濾波器、低噪聲放大器、模擬混頻器、模數轉換（ADC）、在經過數字信號處理、數字同步后再進行數字上變頻（DUC）、數模轉換（DAC）、模擬混頻后進入功率放大器，后大功率屏蔽信號通過天線發送到需要被屏蔽的區域。

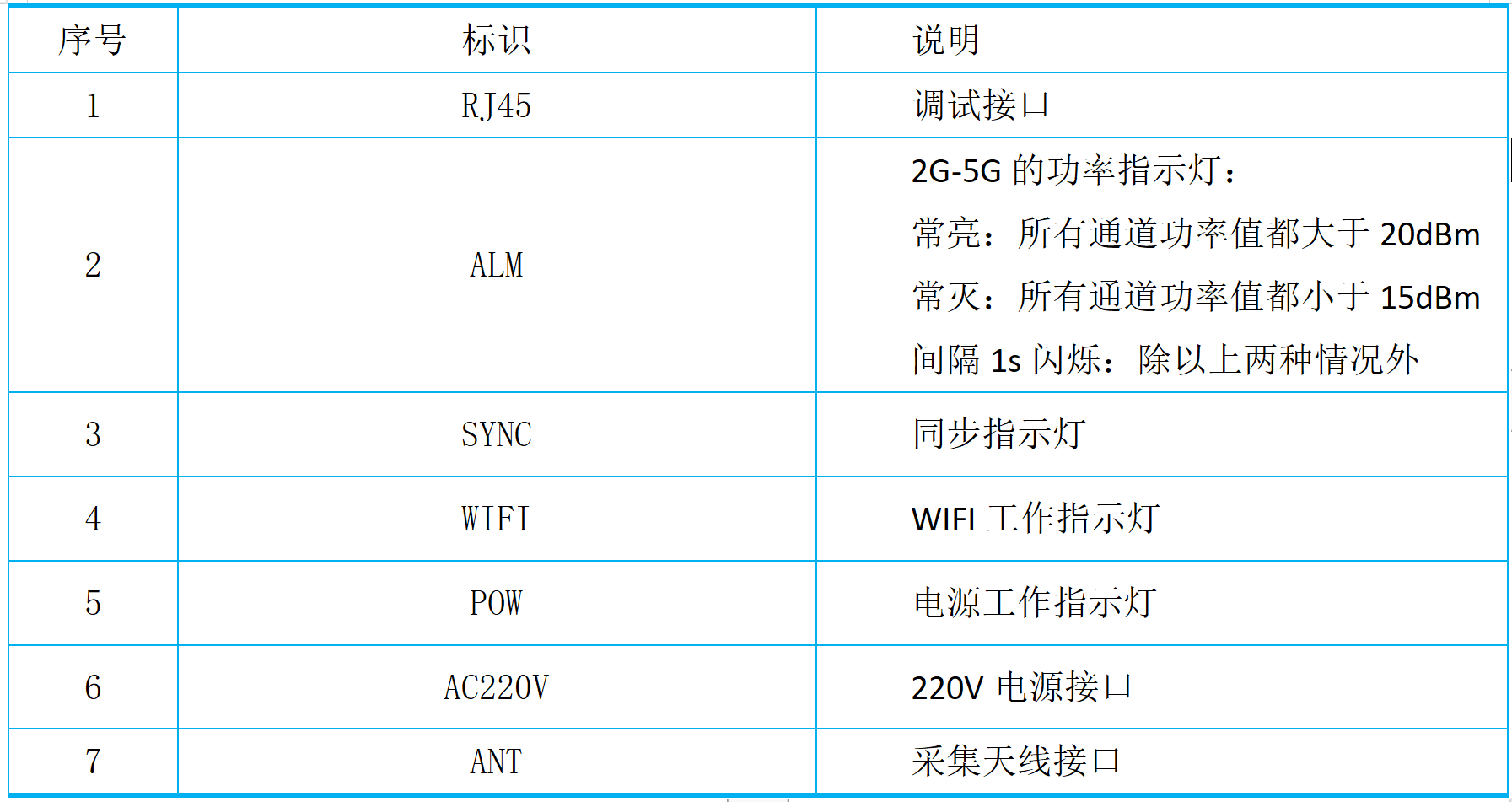

一體機的外部接口說明如圖：

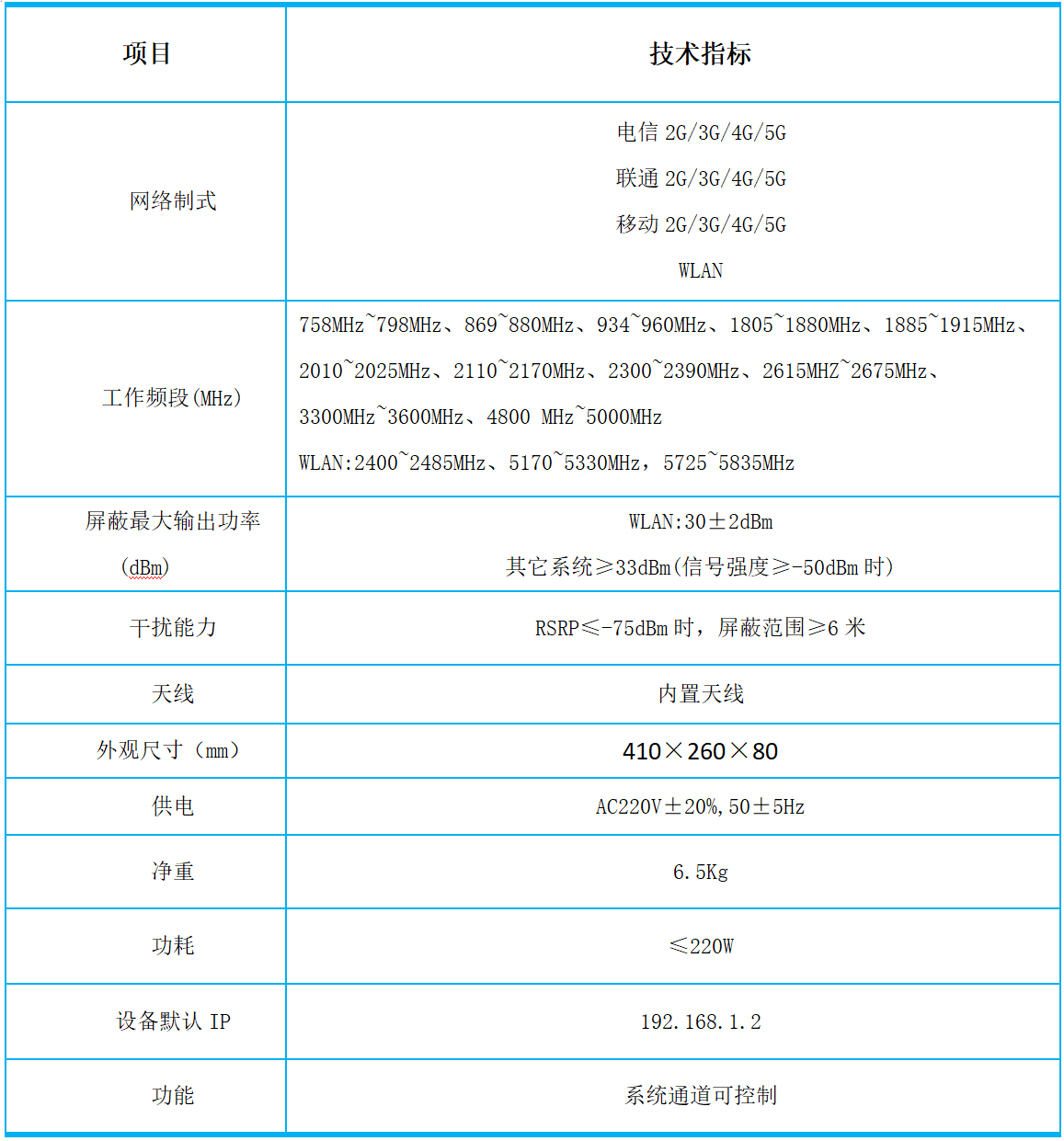

產品技術指標：

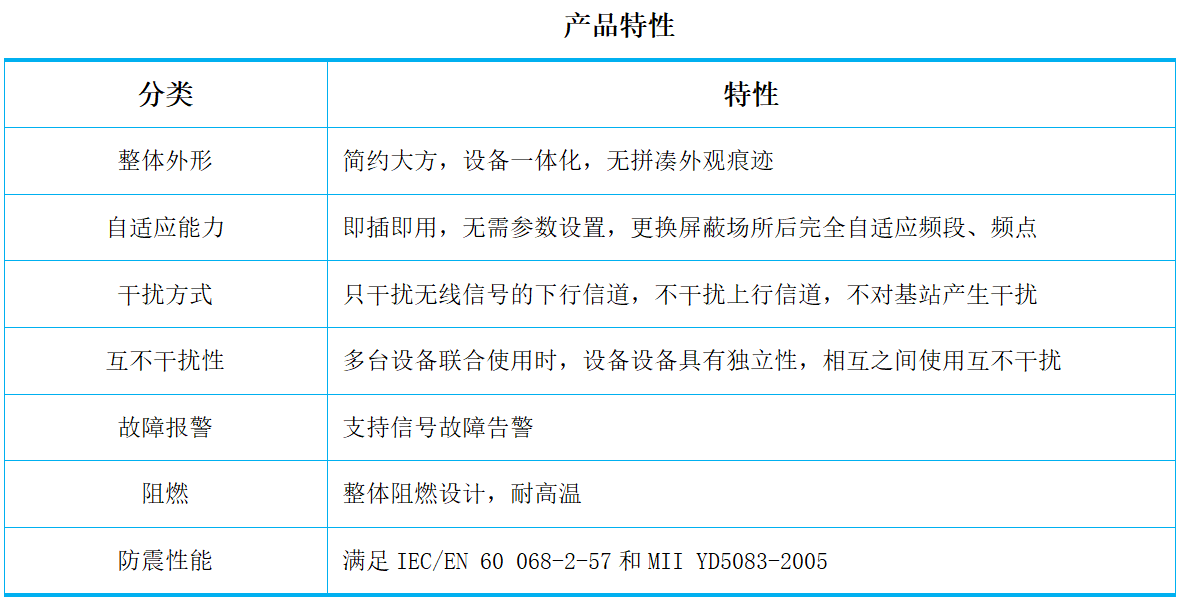

v 系統特點

v 自適應，即插即用，無需參數設置。

由于設備使用場景多種多樣，不同場景會有不同的頻段、頻點。所以本設備算法支持自適應功能，能夠自動匹配任何場景，任何頻段。設備上電后即可使用，無需任何參數設置。

v 支持全部手機無線通信頻段

手機通信頻段多，偽基站等設備需要根據現網的頻段選配模塊，在新的環境中又需要增加新的模塊，使用非常不方便。如果偽基站產品支持全頻段屏蔽，設備的體積會非常大，功耗也會非常高。本產品支持698-3500M三大運營商2G、3G、4G、5G的所有通信頻段。任何場景都無需增加硬件模塊。

v 聯網功能

支持所有設備的聯網，網口連接，標準TCP/IP協議，可以遠程實時監控設備的運行狀態，遠程調整設備的參數。

v 綠色智能

本產品發射功率小，和傳統的模擬屏蔽技術相比有5倍的屏蔽優勢。和其他的數字方式相比，在同體積，同發射功率的情況下也有很好的性能優勢。

v 不干擾基站

傳統的屏蔽產品對運營商的網絡有非常大的影響，而本產品采用全新的TDD屏蔽算法，只干擾TDD基站的下行，不干擾TDD基站。

v 不干擾其他頻段設備

良好的帶外抑制，不會對無人機頻段產品干擾。

v 定時功能，能夠設置每臺設備的運行時間。

通過界面可以設置設備的定時開關。



本用戶手冊主要介紹了本公司所研發生產及銷售的無線通訊系列產品的原理構成、性能指標、工程應用指導及相關維護等內容。主要面向具有移動通信基礎知識的人員，供用戶及相關操作人員作為參考與操作指導使用。

由于產品升級等因素可能出現設備的軟、硬件版本或技術參數與本手冊內容不完全相符的情況，本公司保留對手冊的終解釋權。產品如有更新本司恕不另行通知，如需查詢產品的更新信息，請與本公司聯系。



安全須知

安裝和操作本公司設備之前，請務必閱讀本頁，認真遵守以下安全事項：

v 在進行設備安裝和維護時請參照本手冊步驟執行，以免對人體或設備造成不必要的傷害

v 所有室外天線必須進行雷電防護且防護措施必須符合相關規范要求

v 用戶必須為設備提供合適的供電條件，供電不匹配可能對人體及設備造成傷害或者損害

v 在某些特定的情況下，設備的溫度有可能會較高，并可能對人體造成微小的傷害，所以操作時建議有一定的防護措施，如手套等

v 設備出廠前各模塊均已進行嚴格調試，請勿試圖打開設備模塊，以免造成模塊損壞或人身安全事故

v 其它涉及施工安全及儀器安全等事宜請參照相關規范文件執行
